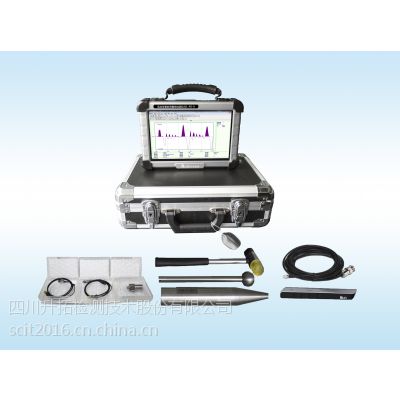

一．产品描述

1.产品概要

    该仪器可测试基桩长度、完整性以及基桩的刚性和承载力；同时，该设备具备丰富的图形处理机能：如弹性波雷达扫描EWR、计算机层析CT、快速平面成像QPG、3维切片技术3DS、快速平面成像QPG和自动快速处理机能。

2.测试内容

    主要应用于各类土木、建筑工程中基桩的完整性测试，包括基桩的长度、缺陷的有无及位置。

更多详情请访问：

或联系销售部余：18200513585

3.研发背景

    经过研究及工程技术人员长期以来的努力，在针对基桩完整性的小应变测试、岩锚杆施工质量测试等技术都取得了长足的进步。然而，由于反射信号的识别、波速的选取等因素的影响，在基桩长度以及缺陷的检测方面仍有不尽如人意的地方。

4.成果及技术特点

    通过开发了一系列***性的测试方法和分析技术，并采用了稳定可靠的进口核心元器件，使得：大幅提高了对基桩长度和完整性的测试精度。

5.对应标准、规范

(1)中华人民共和国行业标准，基桩低应变动力检测规程，JGJ/T 93-95；

(2)建设部，建筑基桩检测技术规范，JGJ106-2003。

二．仪器参数

1. 平台：便携式平台

2. 操作系统：windows

3. 可接收信号通道数：2通道

4. 噪声处理：平滑/LPF/BPF/HPF/合成增幅，采用消减冲击弹性波激振残留信号以识别反射波信号的方法

5. 数据采集：支持触控、无线双操控，以及单点、连续双模采样

6. 支持GPS定位(选配）

7. 提供数据库管理服务

8. 测试对象：施工中基桩

9. 采样精度：浮点插值补偿至24位

10. 采集点数：20，000个,可调

11. 显示/分辨率：液晶显示 1366*768

12. 采集频率：500KHz 可调

13. 最小采样间隔：2us可调

14. 工作温度：-10～50℃

15. 测试信号：加速度（可积分为速度、位移）

16. 测试内容：基桩长度、完整性、刚性及承载力

17. 测试范围：0.2～60m

18. 统计处理：各种平均、偏差处理以及异常信号的自动抽取、识别

19. 信号处理：积分处理、频谱分析、相关分析、积算处理

20. 图形处理：等值线、浓淡图

21. 解析模式：人工解析、自动解析

22. 同屏表示波形条数：300（波形采集点数2048，采样间隔4us）

更多详情请访问：

或联系销售部余：18200513585

三． 测试原理介绍

反射波法源于应力波理论，基本原理是在基桩侧面进行竖向激振，弹性波沿着桩身向下传播，在桩身存在明显波阻抗界面（桩底）部位，将产生反射波，经接收、放大滤波和数据处理，可识别来自基桩底部部位的反射信息。据此反射信息从而推算基桩长度。测试测基本概念请参考图1-1。
