一．产品功能概述

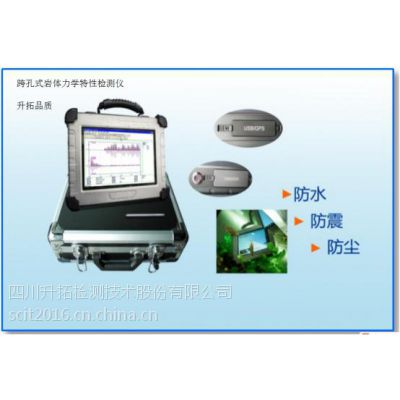

该仪器可对隧道、大坝等工程的大体积混凝土、岩体的内部力学特性、缺陷、节理等进行检测测试，测试间距可达50m，同时，具备丰富的图形处理机能：如弹性波雷达扫描EWR、计算机层析CT、快速平面成像QPG、3维切片技术3DS和自动快速处理机能，可带来简洁直观的检测结果。产品使用本公司***一体化三防平台，具备防水、防尘、防震功能，并出具相关防护等级证书。

更多详情请访问：

或联系销售部余：18200513585

1. 应用领域

1） 行业领域：水电、交通、铁路、建筑等行业；

2） 客户领域：

（1） 科研单位：高校、省级交科院、水科院、建科院、铁科院等；

（2） 质检单位：省、市级质监站、检测中心等；

（3） 大型建设公司、监理单位等；

（4） 公路局、高速公路公司、市政管理单位；

（5） 防灾减灾负责单位。

2. 测试对象

大型混凝土结构、天然岩体结构等

二．仪器参数

1. 平台：三防一体化平台

2. 防护等级：防水，防尘，防震

3. 操作系统：windows

4. 噪声处理：平滑/LPF/BPF/HPF/合成增幅，采用消减冲击弹性波激振残留信号以识别反射波信号的方法

5. 频谱分析：FFT/MEM/相关分析

6. 跨孔材质及距离范围：混凝土0—50m，岩层0—30m（通常条件）

7. 可接收信号通道数：2通道，两个通道功能可互换，即可作为触发通道也可作为接收通道。（采用VMC技术，可将通道数扩展为32）

8. 数据采集：支持触控、无线双操控，以及单点、连续双模采样

9. 定位系统：GPS模块（选配）

10. 提供数据库管理服务

11. 工作温度：-10～50℃

12. 采样精度：浮点插值补偿至24位

13. 采集频率：500KHz,可调

14. 最小采样间隔：2us，可调

15. 采集点数：20,000个,可调

16. 显示/分辨率：12.1寸，液晶显示1024*768

17. 测试信号：振动加速度信号

18. 统计处理：各种平均、偏差处理以及异常信号的自动抽取

19. 信号处理：积分处理、频谱分析、相关分析、积算处理

20. 图形处理：等值线、浓淡图、弹性波雷达扫描（EWR）、层析解析（CT）、快速平面成像（QPG）、3维切片技术(3DS)

21. 跨孔测试方法：层析解析（CT）

22. 测试钻孔条件：孔径70—110mm，内部无水

23. 孔道测试深度：0—100m（可定制）

24. 同屏表示波形条数：300（波形采集点数2048，采样间隔4us）

三．仪器特点

1. 功能强大，结果直观：基本满足了大型混凝土、岩体结构物的内部力学特性、缺陷、节理等测试要求；并具有丰富的图形图像处理机能；

2. 技术***：以冲击弹性波、振动为测试媒介，并兼容国内外多种技术和本公司***技术，具有测试精度高、适用范围广等优点，是超声波、回弹仪的换代技术；

3. 测试范围：可一次测量50m范围内部结构；

4. 测试方便：灵活、快速。各测试项目均采用相同的测试平台，只需要简单切换，即可完成其他的测试项目；

5. 性能可靠：主要元器件均由美日等国家进口，可靠性高，耐久性强；

6. 技术支持：大量的工程应用实绩，具备雄厚的技术支持能力；

7. 操作简便：触摸屏与遥控操作双重选择，也可一人测试，效***。

***：

1.采用双方向发振减小弹性波动信号测试误差的技术，ZL200510021851.5；

2.消减冲击弹性波激励残留信号以识别反射波信号的方法，ZL200910082851.4；

3.一种基于弹性模量的混凝土桥梁承载力的无损测试方法,ZL201310100142.0；

4.钢筋混凝土构件中混凝土材料弹性模量的测试方法，ZL201410078642.3。

四. 产品背景介绍

1. 本公司产品技术源于本公司创始人与日本東京電力（株）、鹿岛建设（株）、（株）セントラル技研等长达10多年的共同研究和数百多个工程的反复验证；

2. 本技术于2007年登陆中国，陆续获得浙江省交通运输厅、四川省教育厅、四川省经委重点创新项目等立项支持；

3. 以本技术为基础的检测工程获中国水利水电科学研究院2011年1等奖；

4. 以本技术为基础的壁厚、弹性模量测试方法已与中国水利水电科学研究院一同申报水利部检测规程；

5. 本技术及设备已效力于数十家家检测机构、科研单位和高等院校。

五．测试原理介绍

测试方法

跨孔式岩体力学特性检测仪采用无水激振及耦合技术，可适用于斜孔、上方向孔等各种方向，现场可根据具体情况灵活布置，下面为隧道和大坝的典型现场布置示意图。

更多详情请访问：

或联系销售部余：18200513585

弹性波计算机层析扫描技术（CT）
  在医疗领域中，CT（Computer Tomography）是非常***无损检测技术。我们开发的弹性波CT的原理与医疗CT基本相同，所不同的是所用的媒介是弹性波而不是X光，采用的参数是波速，而不是衰减。
