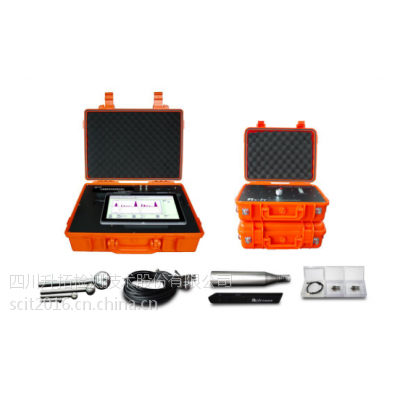

一．产品功能概述

主要应用于桥梁、隧道等预应力锚索（杆）的灌浆密实度检测。可对孔道密实度快速定性检测；也可对灌浆缺陷进行定位和判别类型。不仅可测试PVC波纹管，也可测试铁皮波纹管，并可用于测试纵向、竖向和横向孔道。

本设备采用双方向发振减小弹性波动信号调试误差的方法，并获得国家发明***。

更多详情请访问：

或联系销售部余：18200513585

1.测试项目

测试对象：预应力桥梁锚索（杆）
    测试内容：孔道灌浆密实度

2.产品功能

该产品具有测试预应力混凝土梁的孔道灌浆密实度。具有快速定性检测以及对灌浆缺陷进行定位的机能。还可以对蜂窝群等其它内部缺陷进行检测。

3.测试方法

 1.具备采用弹性波雷达扫描、2维等值线快速成像等机能、三维切片（3DS）；

     2.采用全长衰减法、全长波速法、传递函数法和等效波速法、反射能量法。

4.测试范围

     灌浆密实度测试范围：定性测试150M，定位测试不受孔道长度限制，任意孔道长度均适用；

二．仪器参数

1. 平台：一体嵌入式平台

2. 操作系统：windows

3. 噪声处理：平滑/LPF/BPF/HPF/合成增幅，采用消减冲击弹性波激振残留信号以识别反射波信号的方法

4. 灌浆密实度测试方法：快速定性（FLEA、FLPV、PFTF），准确定位（IEEV），横（竖）向预应力孔道（VDFM、LAEA）

5. 可接收信号通道数：2通道，两个通道功能可互换，既可作为触发通道也可作为接收通道。（采用VMC技术，可将通道数扩展为32）

6. 数据采集：支持触控、无线双操控，以及单点、连续双模采样

7. 定位系统：GPS模块（选配）

8. 提供数据库管理服务

9. 工作温度：-10～50℃

10. 采样精度：浮点插值补偿至24位

11. 采集频率：500KHz,可调

12. 最小采样间隔：2us，可调

13. 采集点数：20,000个,可调

14. 显示/分辨率：液晶显示1366*768

15. 统计处理：各种平均、偏差处理以及异常信号的自动抽取

16. 信号处理：积分处理、频谱分析(FFT/MEM/相关分析)、积算处理

17. 图形处理：等值线、浓淡图、弹性波雷达扫描（EWR）、快速平面成像（QPG）、3维切片技术(3DS)

18. 灌浆密实度测试范围：定性测试150M，定位测试不受孔道长度限制，任意孔道长度均适用；

19. 同屏表示波形条数：300（波形采集点数2048，采样间隔4us）

三．仪器特点

ü 重复性好，受人为影响因素小；

ü 操作简便：触摸屏与遥控操作双重选择，也可一人测试，效***；

ü 可快速定性测试和准确定位以及判断灌浆缺陷类型；

ü 主要元器件均由美日等国家进口，可靠性高，耐久性强。

四．发明***

1.消减冲击弹性波激振残留信号以识别反射波信号的方法，ZL200910082851.4；

2.采用双方向发振减小弹性波动信号测试误差的技术，ZL200510021851.5；

3.一种桥梁预应力孔道灌浆密实度无损检测方法，ZL201110342911.9；

4.一种桥梁预应力孔道灌浆密实度测试方法及系统，ZL 201110155408.2

5.一种基于弹性波能量逸散率的桥梁预应力孔道灌浆密实度的测试方法，200910197828.X

定性测试

利用锚索两端露出的钢绞线进行测试，测试效***。由于空洞等缺陷通常发生在孔道的上方，因此通常只需测试最上方的钢绞线即可。在一次测试过程中，可同时完成上述四种方法（FLEA、FLPV、PFTF、LAEA）的测试，完成一个孔道的测试时间在5分钟内。

更多详情请访问：

或联系销售部余：18200513585

定位测试

沿着管道的上方或侧方，以扫描的形式连续测试（激振和受信），通过反射信号的特性测试管道内灌浆的状况。
