一．产品描述

1.产品概要

    预应力混凝土梁在运行的过程中，不可避免地会出现各种老化、劣化现象（如混凝土强度降低，预应力损失等）。同时，在预应力混凝土梁的制作中，预应力张力到位、管道灌浆的密实度和混凝土的浇筑质量***是非常重要的。否则，会加速结构的劣化，严重时甚至造成安全隐患和垮桥等恶性事故，从而造成社会经济的损失。 我们历时10余年，与国内外相关机构合作开发了一整套针对这两项关键问题的解决方案和技术体系。该方案基于无损检测技术，具有测试效***、可靠性好、对结构无损伤等特点，可以***提高预应力梁的质量***度。

更多详情请访问：

或联系销售部余：18200513585

2.测试内容

    1) 孔道灌浆密实度；

2) 混凝土浇筑质量（构件、试件的强度及刚度）；

3) 锚固有效预应力；

4) 混凝土材质及尺寸。

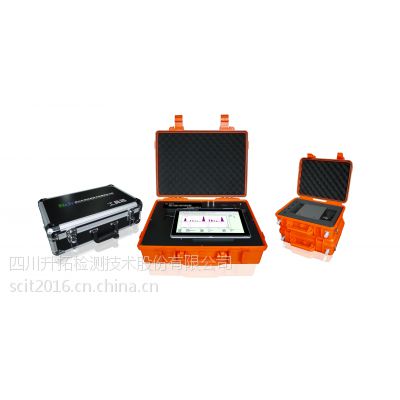

整个技术体系采用冲击弹性波作为测试媒介，并集成到一套测试设备中（预应力混凝土梁多功能检测仪，SPC-MATS）。其测试精度和效率达到工程要求，已在国内外上百个桥梁工程中得到了实际应用。

3.检测技术现状

长期以来，研究人员开发了多种方法。按测试所采用的媒介来分，大致可以分为：

1) 基于放射线（X光、伽马射线、铱192等）的检测方法；

2) 基于电磁波的检测方法（如电磁雷达）；

3) 基于超声波的检测方法；

4) 基于冲击弹性波的检测方法。

一般来说，基于放射线的检测技术精度较高，但测试设备复杂，检测成本高，难以大范围检测。电磁雷达则受钢筋影响大，对缺陷不敏感、测试精度低，同时也无法测试金属波纹管内的灌浆密实度。超声波法和冲击弹性波法尽管从理论上能够检测灌浆密实度，但迄今为止尚无简捷可靠的、实用化的针对灌浆密实度的无损检测技术和设备。

我们开发的灌浆密实度测试方案综合了国内外以及我们研发的多种技术，其的特点在于既可以快速定性测试，也能够对有问题的管道进行缺陷定位，从而达到了测试效率和精度的***化。

二．仪器参数

1. 平台：一体嵌入式平台

2. 操作系统：windows

3. 噪声处理：平滑/LPF/BPF/HPF/合成增幅，采用消减冲击弹性波激振残留信号以识别反射波信号的方法

4. 频谱分析：FFT/MEM/相关分析

5. 管道灌浆密实度测试内容：后张法预应力管道灌浆质量快速定性测试、准确定位测试、灌浆缺陷类型判别

6. 灌浆密实度测试方法：快速定性（FLEA、FLPV、PFTF），准确定位（IEEV），横（竖）向预应力孔道（VDFM、LAEA）

7. 锚索张力测试方法：等效质量法（TTEM）、弦振动法

8. 可接收信号通道数：2通道，两个通道功能可互换，即可作为触发通道也可作为接收通道。（采用VMC技术，可将通道数扩展为32）

9. 数据采集：支持触控、无线双操控，以及单点、连续双模采样

10. 定位系统：GPS模块（选配）

11. 提供数据库管理服务

12. 工作温度：-10～50℃

13. 采样精度：浮点插值补偿至24位

14. 采集频率：500KHz,可调

15. 最小采样间隔：2us，可调

16. 采集点数：20,000个,可调

17. 显示/分辨率：液晶显示1366*768

18. 测试信号：振动加速度信号

19. 统计处理：各种平均、偏差处理以及异常信号的自动抽取

20. 信号处理：积分处理、频谱分析、相关分析、积算处理

21. 图形处理：等值线、浓淡图、弹性波雷达扫描（EWR）、层析解析（CT）、快速平面成像（QPG）、3维切片技术(3DS)

22. 管道灌浆密实度测试范围：定性测试150M，定位测试不受孔道长度限制，任意孔道长度均适用。

23. 锚索张力测试内容：锚索（杆）的有效张力（包括空悬锚索、埋入式锚索、已灌浆锚索）

24. 锚索张力测试范围：不同型锚具需事前标定（本公司提供部分锚具的标定参数）

25. 混凝土材质测试范围：试件（最小0.1m）、构件（150m）

26. 混凝土材质测试方法：单面反射法（P波/瑞利波法）、单面传播法、双面透过法

27. 混凝土材质测试内容：弹性模量Ed、E0、Ec、换算强度

28. 厚度及尺寸测试范围：0.1-2m

29. 厚度及尺寸测试方法：单面反射法（重复反射、单一反射）

30. 同屏表示波形条数：300（波形采集点数2048，采样间隔4us）

三．仪器特点

ü 功能强大：可测试混凝土材质、尺寸，灌浆密实度（定性、定位），预应力张拉性能等，并具有丰富的图形图像处理机能；

ü 技术***：兼容国内外多种技术和本公司***技术，测试精度高，操作简便、效***；

ü 测试范围：从10cm的试样到150m的桥梁均可；

ü 性能可靠：主要元器件均由日美等国家进口，可靠性高，耐久性强；

ü 操作简便：触摸屏与遥控操作双重选择，也可一人测试，效***。

四．发明***

1.消减冲击弹性波激振残留信号以识别反射波信号的方法，ZL200910082851.4；

2.一种测试预应力锚固体系张力的无损检测方法，ZL200910177856.5；

3.采用双方向发振减小弹性波动信号测试误差的技术，ZL200510021851.5；

4.一种桥梁预应力孔道灌浆密实度无损检测方法，ZL201110342911.9；

5.一种桥梁预应力孔道灌浆密实度测试方法及系统，ZL 201110155408.2

6.一种基于弹性模量的混凝土桥梁承载力的无损测试方法,ZL201310100142.0

7.一种基于弹性波能量逸散率的桥梁预应力孔道灌浆密实度的测试方法，200910197828.X
